Design af vakuumprocesser for øget effektivitet – fire vigtige overvejelser

Forbedring af et vakuumsystems effektivitet afhænger ikke kun af valget af den rigtige vakuumpumpe. Meget af den langsigtede ydeevne påvirkes af, hvordan vakuumprocessen er designet. Dette omfatter faktorer som energiforbrug, produktivitet og driftsomkostninger.

Typisk defineres effektivitet ikke kun som reduktion af ressourceforbruget, men også som en stigning i produktiviteten. Intelligente valg i starten af designet af et vakuumsystem kan derfor have en dybtgående indvirkning på effektiviteten i hele dets levetid. Denne artikel undersøger fire vigtige overvejelser, der kan hjælpe med at designe mere effektive vakuumprocesser.

1. Flere pumpefaser kan forbedre energieffektiviteten

I mange vakuumanvendelser, især dem, der kræver en hurtig nedpumpningstid (pump-down time) eller lave sluttryk, kan det være ineffektivt at bruge en enkelt vakuumpumpe til at dække hele trykområdet. En mere effektiv tilgang er at bruge flere pumpefaser, typisk ved at kombinere en for-vakuumpumpe med en vakuumbooster.

Sådan virker de:

• Hver vakuumpumpe kan fungere inden for sit optimale trykområde, hvilket eliminerer behovet for at betjene forvakuumpumpen ved lavere tryk, hvor den ville være mindre effektiv.
• Pumpehastigheden forbedres ved lavere tryk. Kombinationen af en forpumpe og en vakuum booster opnår pumpehastigheder ved lavt tryk, der er meget højere end forpumpen alene.
• Mindre vakuumpumper kan anvendes uden at gå på kompromis med ydeevnen

For eksempel kan en vakuum-booster, der anvendes sammen med en tør skrue- eller lamel-forpumpe, reducere energiforbruget betydeligt sammenlignet med en enkelt stor vakuumpumpe. Det skyldes, at vakuum-boostere har en fremragende volumetrisk effektivitet og kan øge et vakuumsystems ydeevne med op til en faktor ti.

Design af et vakuumsystem med det rette antal og den rette type pumpefaser sikrer, at systemet opfylder proceskravene uden for stort energiforbrug. Denne fremgangsmåde i faser er især fordelagtig i processer til vakuumpakning, tørring eller afgasning, hvor evakuerings- eller procestiden er kritisk, og der ofte kræves høje pumpehastigheder.

2. Håndtering af dampbelastninger gennem pre-kondensering

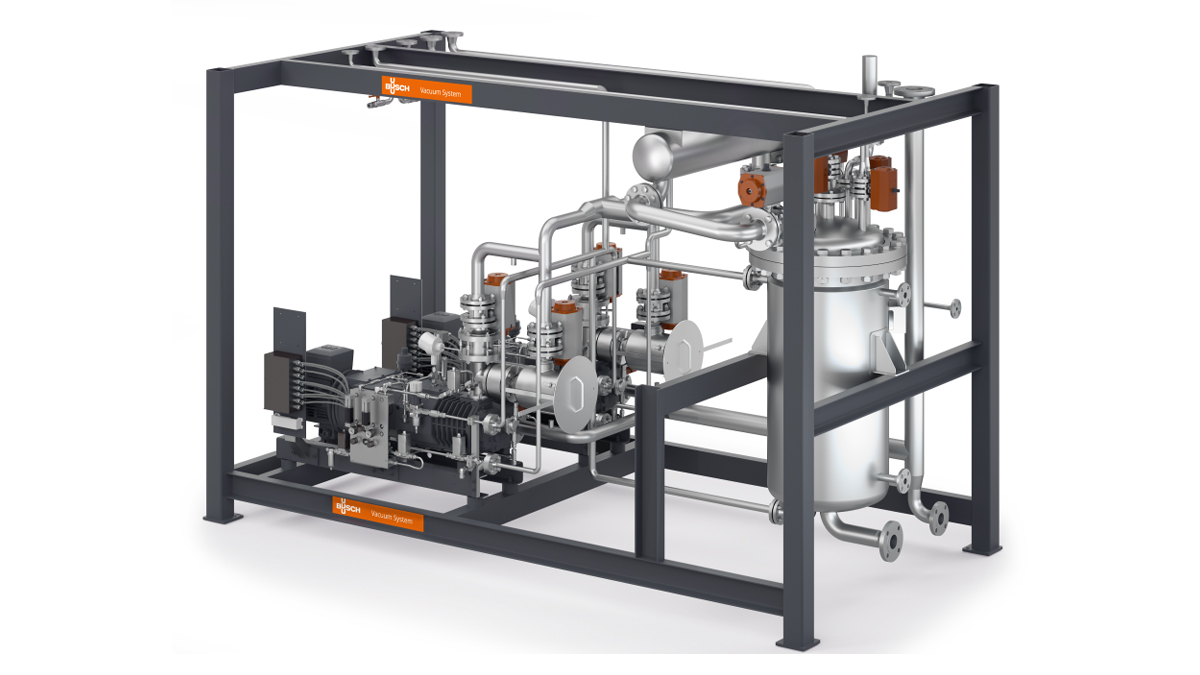

Processer, der genererer store mængder damp, såsom tørring, fordampning eller genvinding af opløsningsmidler, udgør en udfordring for vakuumsystemer. Hvis dampe suges direkte ind i vakuumpumpen, kan de kondensere inde i udstyret, hvilket reducerer ydeevnen og potentielt forårsager langsigtede skader. En udbredt løsning er installation af en pre-kondensator opstrøms for vakuumpumpen.

Fordele ved pre-kondensering:

• Reducerer den dampbelastning ved vakuumpumpen, og forhindrer ophobning af kondens i pumpen, hvilket forbedrer vakuumpumpens lange levetid.
• Forbedrer vakuumstabiliteten, da kondens kan resultere i uensartet pumpeydelse.
• Kan reducere den påkrævede pumpekapacitet med op til 70 %, afhængigt af processen og damptypen, da den kondenserede damp ikke længere skal evakueres af pumpen.

Nogle vakuumpumpe-teknologier, såsom væskeringsvakuumpumper, tilbyder indbyggede fordele ved håndtering af dampe. Væskeringen fungerer som en kondensator, der fjerner dampe fra gasstrømmen og forbedrer den effektive pumpehastighed uden eksternt udstyr.

Under alle omstændigheder kan vurdering af dampbelastninger i procesdesignfasen og planlægning af kondensstyring forbedre systemets effektivitet og pålidelighed betydeligt.

3. Forebyggelse af effektivitetstab på grund af kondensat og overførsel

I visse vakuumprocesser – især dem, der involverer fugt, opløsningsmidler eller fine partikler – kan der trænge kondensater eller procesvæsker ind i vakuumpumpen. Hvis disse ikke håndteres korrekt, kan de reducere systemets effektivitet og ydeevne over tid. Mulige virkninger omfatter korrosion af indvendige komponenter, blokeringer eller tilsmudsning, nedbrydning af smøremidler eller tætningsvæsker og nedsat pumpehastighed eller stabilitet.

Designstrategier til forebyggelse af disse problemer omfatter:

• Brug af korrosions- og kemisk modstandsdygtige materialer eller coatings.

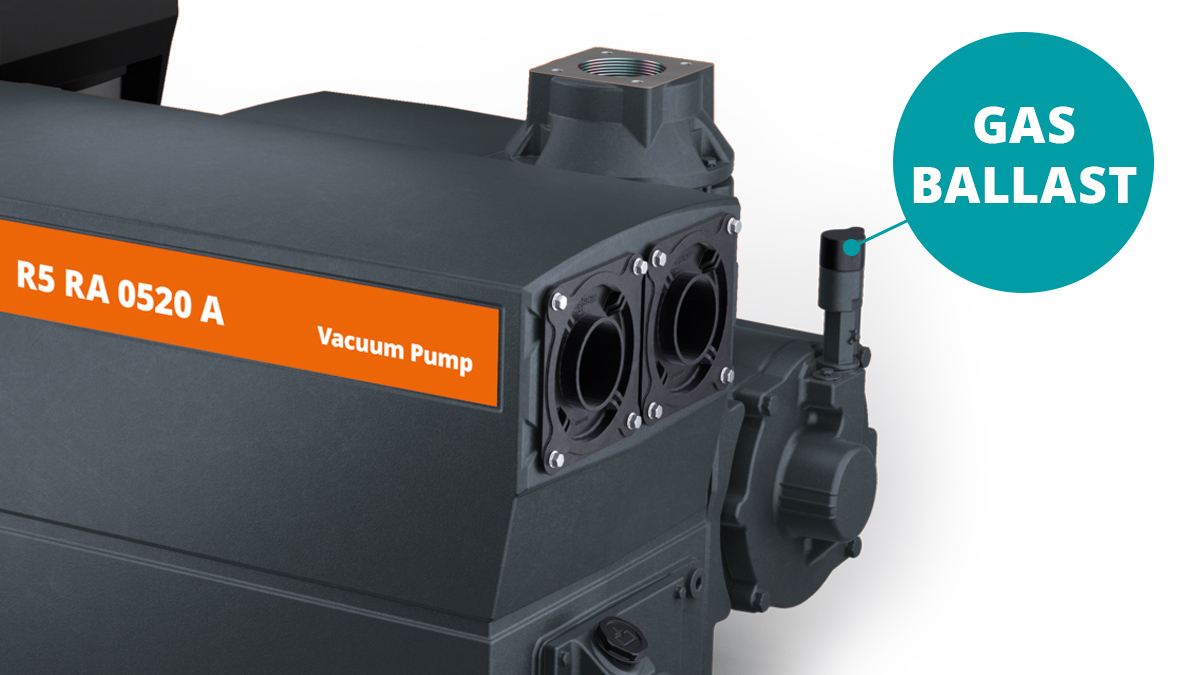

• Installation af gasballast-systemer for at lade ikke-kondenserbare gasser komme ind i vakuumpumpen. Åbning af gasballasten, der er implementeret som en præ-udstødningsventil, gør det muligt for damp at slippe ud af systemet, før den har mulighed for at kondensere. Dette forhindrer indvendig kondensering.
• Sikring af tilstrækkelig gasgennemstrømning til udrensning af restkondensater, især efter procesafbrydelser eller nedlukninger. Dette kan opnås ved at installere et gasrensningssystem og ved at lade pumpen køre i en periode, mens den er isoleret fra processen.

Design til håndtering af kondens er især vigtigt i systemer, der kører intermitterende, eller som indeholder procesgasser med høj kondenserbar dampbelastning, f.eks. i anvendelser til tørring. At holde det indvendige rent og tørt er ikke kun en vedligeholdelsesopgave; Det er også et designansvar, hvis der skal opnås langsigtet effektivitet.

4. Driftstemperatur for reguleret vakuumpumpe

Vakuumpumpens ydeevne kan påvirkes betydeligt af driftstemperaturen. Hvis en vakuumpumpe kører for koldt eller for varmt, kan det påvirke dens effektivitet og levetid. Når det er for koldt, kan der dannes kondens inde i vakuumpumpen, især i fugtige eller damptunge processer, såsom anvendelser til tørring. Dette kan medføre emulgering af olie, korrosion eller ustabil pumpeydelse. På den anden side kan forhøjede temperaturer forårsage termisk nedbrydning af olie, øget slitage eller polymerisering af procesgasser.

Den optimale driftstemperatur afhænger af:

1. Type vakuumpumpe (f.eks. tør kontra olieomsmurt)
2. Procesgassammensætning
3. Omgivende miljøforhold
4. Type af olie til smøremiddel

Hvor der er risiko for kondensering eller polymerisering, skal vakuumsystemer designes med vakuumpumpens driftstemperatur i tankerne for at sikre, at effektiviteten opretholdes, og at systemet forbliver pålideligt over tid.

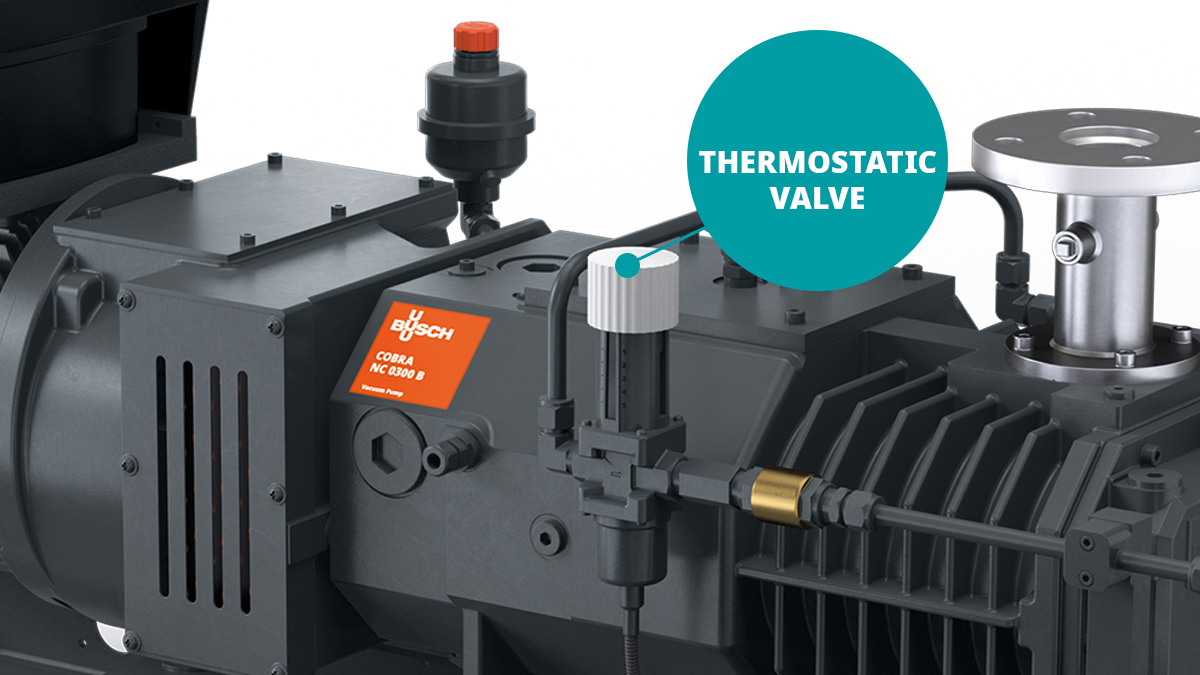

Kølesystemer, omgivende ventilation og termisk isolering kan alle spille en rolle i at regulere vakuumpumpens driftstemperatur. Desuden skal operatørerne sikre, at:

• Vakuumpumper må varme op til driftstemperatur, før de udsættes for processen
• Driftscyklusserne er lange nok til, at vakuumpumpen kan generere tilstrækkelig varme til at holde temperaturerne inden for det optimale område
• Under nedlukning fortsætter vakuumpumperne med at køre, efter at de er blevet isoleret fra processen, så kondensatet kan forsvinde.

Bemærk, at ovenstående opvarmnings- og nedlukningstrin ofte er automatiserede.

Opsummering

Vakuumsystemets effektivitet begynder længe før kontakten til vakuumpumpen. Processens design – herunder hvordan vakuum genereres, hvordan dampe håndteres, hvordan forurenende stoffer fjernes, og hvordan driftstemperaturer styres – spiller alle en afgørende rolle i bestemmelsen af energiforbrug, vedligeholdelsesbehov og det overordnede systems produktivitet. Ved at overveje de fire områder, der er skitseret i denne artikel, kan vakuumsystemer konstrueres til at fungere mere effektivt, mere pålideligt og til lavere omkostninger i løbet af deres levetid.
